Назначение УД3-71

Диплом, присужденный ультразвуковому портативному дефектоскопу УД3-71, как одному из 100 лучших товаров Украины 2012 года

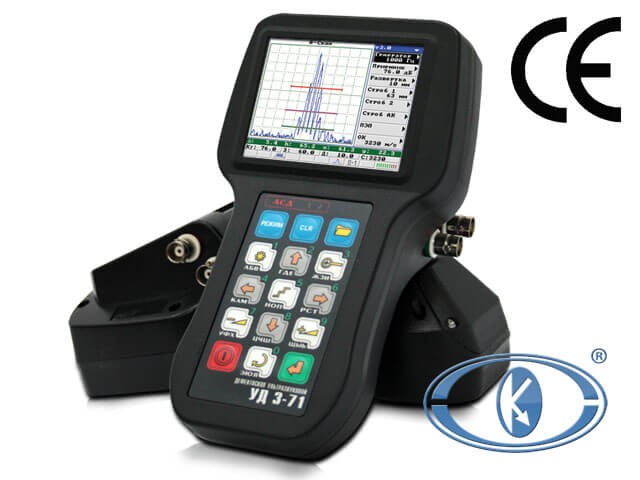

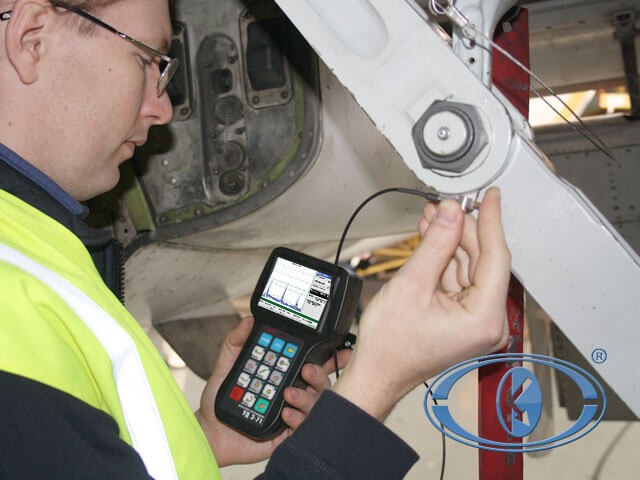

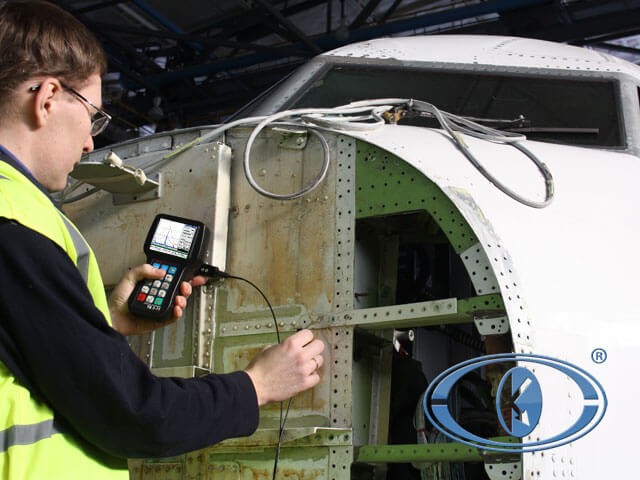

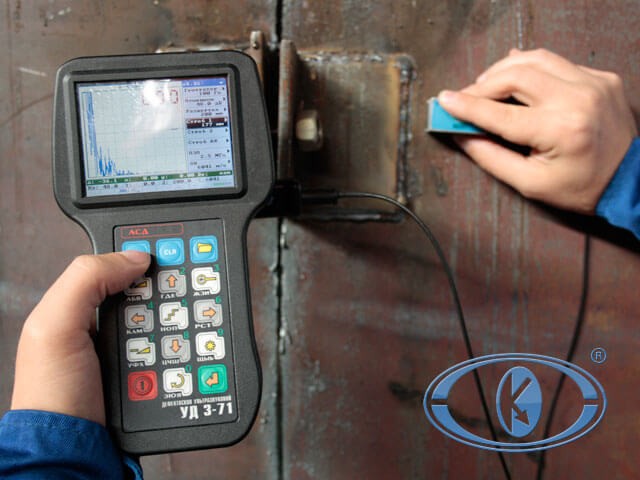

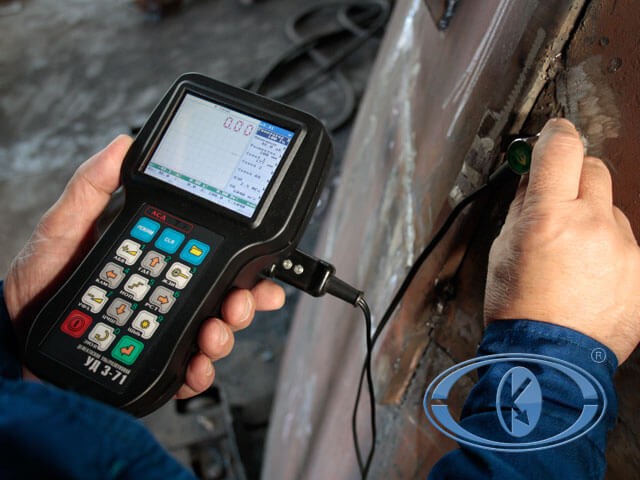

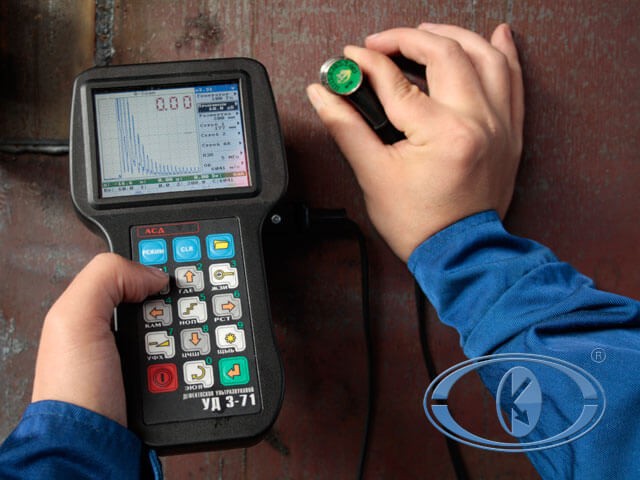

 Дефектоскоп УД3-71 - ультразвуковой дефектоскоп общего назначения применяется для:

  • ручного неразрушающего контроля продукции на наличие дефектов типа нарушения сплошности и однородности материала в сырье, готовых изделиях, полуфабрикатах, сварных, паяных, болтовых, клепаных и других соединениях;
  • измерения глубины и координат залегания дефектов;
  • измерения толщины различных изделий при одностороннем доступе к ним;
  • измерения отношений амплитуд сигналов, отраженных от дефектов;
  • измерения эквивалентных размеров дефектов;
  • оценка скорости распространения ультразвуковых  колебаний в различных материалах.

 Дефектоскоп способен контролировать материалы и изделия со скоростью ультразвуковых волн от 1000 м/с до 15 000 м/с.

 Ультразвуковой дефектоскоп УД3-71 обеспечивает проведение контроля сварных соединений и основных материалов, а также измерение толщины монометаллов, биметаллов в соответствии с требованиями нормативных документов в различных производственных секторах.

ПРЕИМУЩЕСТВА ДЕФЕКТОСКОПА УД3-71

 Минимальные габариты прибора - не более 200x100x110 мм обеспечивают высокую эргономичность прибора и простоту в эксплуатации.

Настройка ультразвукового портативного дефектоскопа УД3-71 с помощью круглого стандартного образца Настройка ультразвукового портативного дефектоскопа УД3-71 с помощью прямоугольного стандартного образца

    • Дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 10 до плюс 45 0С.
    • Степень защиты корпуса дефектоскопа от проникновения твердых тел и воды соответствует IР65, также дефектоскоп устойчив к воздействию ионизирующего излучения и расчитан на работу в условиях повышенной влажности.
    • легкосъемная аккумуляторная батарея:

Отсек для аккумуляторной батареи ультразвукового портативного дефектоскопа УД3-71

    • комплектуется защитным чехлом:

Ультразвуковой портативный дефектоскоп УД3-71 в защитном чехле

    • Наличие двух независимых измерительных стробов с системой сигнализации дефектов (звуковая и световая) по каждому из стробов. При этом каждый строб имеет:
    • Три уровня срабатывания: «БРАКОВОЧНЫЙ»; «КОНТРОЛЬНЫЙ»; «ПОИСКОВЫЙ»; обозначенные на экране дефектоскопа «КРАСНЫМ» «СИНИМ» и  «ЗЕЛЕНЫМ» цветом, соответствующие цвета световой сигнализации АСД по каждому из стробов. Применение трех уровневых стробов дает возможность проводить оценку опасности найденных дефектов

А-скан

  • уровень срабатывания звуковой  сигнализации настраивается оператором по конкретному стробу.
  • режим (по превышению или по не превышению установленного уровня) настраиваются оператором для каждого из стробов независимо.

А-скан ультразвукового портативного дефектоскопа УД3-71

 При использовании трех уровневых стробов есть возможность производить протоколирование эхо-сигналов на разных уровнях относительно браковочного. Это позволит записывать эхо-сигналы от развивающихся дефектов и производить мониторинг дефектов в программе просмотра результатов контроля, что является необходимым для проведения УЗК объектов АЭ. Трех-уровневые стробы, а также удобная и мобильная звуковая и световая система сигнализации дефекта дают возможность быстро и качественно оценивать размеры найденной несплошности.

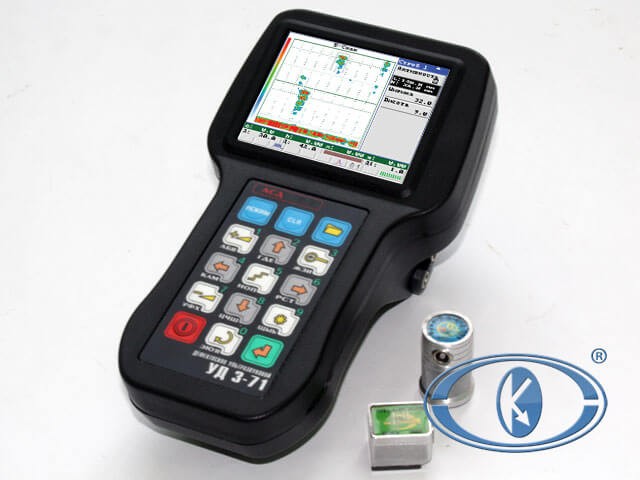

 В режиме Б-скан результаты отображаются цветовым градиентом,  что позволяет визуально оценивать уровень эхо-сигнала от дефекта.

 Режим временной регулировки чувствительности (ВРЧ)
 Уровень ВРЧ устанавливается в сетке точек, соединенных линейными участками, т.о. можно задать различные формы кривой ВРЧ – кусочно-линейную, ступенчатую и т.д. Уровень ВРЧ соответствует ослаблению сигнала в данной точке относительно установленного значения коэффициента усиления.  Эта опция позволяет контролировать длинномерные изделия и изделия из материалов с большим затуханием, используется для настройки чувствительности при контроле сварных соединений с толщиной стенки более 12 мм. Режим временной регулировки чувствительности (ВРЧ)

 Режим амплитудных кривых DAC
 Режим DAC является альтернативой режиму ВРЧ и предоставляет возможность построения кривой, соединяющей точки на экране, соответствующие вершинам сигналов. Режим DAC также предоставляет возможность быстрого и удобного построения кривой ВРЧ. Режим амплитудных кривих DAC

 Режим «РАЗМЕТКА РАЗВЕРТКИ ПО ОТРАЖЕНИЯМ»
 Режим «РАЗМЕТКА РАЗВЕРТКИ ПО ОТРАЖЕНИЯМ», помогает наглядно представить расположение обнаруженного дефекта в контролируемом изделии по ходу ультразвуковых лучей (прямому и однажды отраженному лучу). Эта опция дает возможность дефектоскописту сэкономить время в рабочей зоне на определении реальной глубины залегания несплошности сориентировавшись по разметке развертки. Режим «РАЗМЕТКА РАЗВЕРТКИ ПО ОТРАЖЕНИЯМ»

Режим «ПИК»
 Режим «ПИК» незаменим при поиске мелких дефектов, работе в условиях нестабильного акустического контакта. При этом на экране одновременно с максимальной огибающей всех наблюдаемых эхо-сигналов (отображается красным цветом) индицируется текущее значение сигнала. Этот режим используется для нахождения максимальной амплитуды эхо-сигнала и оценки условной протяженности. Может быть использован для документирования результатов контроля как для забракованных, так и для годных изделий, чем будет подтверждаться наличие или отсутствие дефектов по всему периметру сканирования. В режиме «Пик» мы получаем с высокой степенью достоверности величину максимального сигнала и фиксированное положение его на экране прибора, что позволяет также измерить его координаты. Режим «Пик» избавляет дефектоскописта от необходимости поиска на поверхности сканирования точного местоположения пьезопреобразователя (ПЭП) по отношению к несплошности и удержания ПЭП в этом положении в течение времени, необходимого для измерения и фиксации результата, что в условиях ограниченного или затрудненного доступа к объекту контроля является непростой задачей. Таким образом, применение режима «Пик» повышает достоверность результатов и сокращает время контроля, при этом уменьшаются дозовые нагрузки на персонал, проводящий контроль. Режим «ПИК»

 Измерение эквивалентных размеров дефектов (АРД-диаграммы)
 Отличительная особенность дефектоскопа УД3-71 - измерение эквивалентных размеров дефектов. Используя АРД- диаграммы, дефектоскоп УД3-71 позволяет проводить измерения эквивалентных размеров дефектов в диапазоне от 1 до 20,0 мм (эквивалентный диаметр дефекта) с относительной погрешностью, не превышающей 15 %. Наличие в ПО дефектоскопа встроенного алгоритма автоматического построения АРД-диаграмм для различных типов ПЭП дает возможность быстро и качественно произвести анализ полученных данных и определить эквивалентные размеры найденных несплошностей с последующим их документированием. Для сокращения затрат времени на настройку приборов программное обеспечение прибора УД3-71 содержит функцию автоматического построения кривой ВРЧ по построенной для конкретного ПЭП АРД-диаграмме. Применение АРД-диаграмм при контроле объектов АЭ регламентируется НД, действующей в секторе АЭ Измерение эквивалентных размеров дефектов (АРД-диаграммы)

 Отображение RF сигнала
 Для измерения толщины изделия и координат дефектов используется недетектированный RF (радиочастотный) сигнал, что позволяет обеспечить дискретность измерения 0,01 мм. В приборе предусмотрены два режима выбора точки на кривой сигнала, по которой проводятся измерения (автоматический и ручной). Отображение РЧ сигнала

 Режим специализированного интерфейса
 Режим специализированного интерфейса, используется для решения специализированных задач, при контроле различных однотипных деталей или в случае, когда деталь имеет много зон контроля. Для решения данной проблемы (задачи) в УД3-71 используется система «Спец Меню». Необходимые типовые настройки и программный интерфейс «СпецМеню» заносятся в дефектоскоп с ПК. Введенные настройки нельзя испортить (изменить) дефектоскописту (оператору). Режим специализированного интерфейса

 Режим связи с ПК необходим для передачи данных из памяти дефектоскопа в память компьютера и наоборот. Используется для передачи в ПК "А-сканов" и "Файлов" для создания отчетов по результатам контроля или баз данных.

ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

 Ультра УДх-7х - программа предназначена для обработки результатов контроля универсального ультразвукового дефектоскопа УД3-71 и служит для расширения функциональности и повышения удобства работы с прибором. Данная программа предусматривает работу с сохраненными данными на персональном компьютере.

 Работа с элементами памяти позволяет выполнять следующие функции:

Просмотр: настройки, А-Сканы и Б-Сканы Создание и редактирование: Настройки
Просмотр: настройки, А-Сканы и Б-Сканы Создание и редактирование: Настройки
Распечатка отчетов по: А-Сканам и Б-Сканам
Распечатка отчетов по: А-Сканам Распечатка отчетов по:Б-Сканам

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры   УД3-71
Макс. диапазон измеряемой толщины дюйм 236,22
мм 6000 (12 000 эхо-режим)
Мин. диапазон измеряемой толщины дюйм 0,0197
мм 0,5
Скорость в материале
(Диапазон скоростей)		 inch/µs от 0,0025 до 0,0375
м/с от 1000 до 15000 с дискретностью установки
0,1; 1,0; 10,0; 100,0; 1000,0 м/с
Задержка изображения дюйм 236,22
мм 6000
Задержка (в призме) (probe delay) µs от 0 до 100
Частота подключаемых ПЭП МГц от 0,4 до 15
Усилитель МГц широкополосный 0,2 - 20 (6дБ)
Частота ЗИ Гц от 30 до 1000
Рабочие режимы   А-скан, Б-скан
Усиление дБ от 0 до 100, с шагом 1
Ректификация (детектирование)   радиосигнала (RF), двухполупериодного сигнала, положительной и отрицательной полуволн
Отсечка шумов % компенсированная, 0-90 высоты экрана,
с дискретностью 1
Кривая Амплитуда-Расстояние (APK/DAC) построение по 64 точкам, регулируемая по высоте
Стробы (Зоны контроля)   две независимых зоны (стробы), начало и ширина измеряются во всем диапазоне развертки, каждый из стробов имеет 3 независимых уровня срабатывания АСД соответствующие поисковому/контрольному/браковочному уровню чувствительности, уровни задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов
Временная регулировка чувствительности (ВРЧ) дБ  от 0 до 100дБ, с шагом 0,1; 1,0; 10дБ, с построением кривой по 64 опорным точкам, введенных вручную или от контрольных отражателей
Режимы измерения   Пик, Фронт
Реконфигурируемые показания в А-скане   расстояние по лучу, амплитуда в стробах, координаты залегания дефектов,  эквивалентные размеры дефекта
Дискретность измерения дюйм 0,00039
мм 0,01
Сигнализация дефекта (alarm)   звуковая, световая, визуальная
Количество настроек   100
Языки и единицы   Языковое меню: английский, русский, китайский (возможны дополнительные по требованию заказчика), единицы  система СИ
Связь с ПК (Интерфейс)   mini-USB
Батарея   Аккумуляторная Ni-MH 12В/2700 мА×ч
Время работы от батареи час. не менее 8
Питание от сети переменного тока   Переменный ток однофазная сеть, 230 вольт, 50 Гц.
Экран   Цветной TFT
Размер экрана дюйм 2,756 х 1,969
мм 71,52 х 53,64
Разрешение экрана пиксель 320 х 240
Размер А-скана, W x H пиксель 320 х 200
Габаритные размеры дюйм 8,27 х 3,94 х 4,33
мм 188 х 107 х 78
Вес фунт 1,764
кг 0,8
Рабочая температура ºF от -22 до +122
ºC от -30 до +50
Защита от воздействия окружающей среды   IP 65 по ГОСТ 14254
Память Гб  не менее 1
