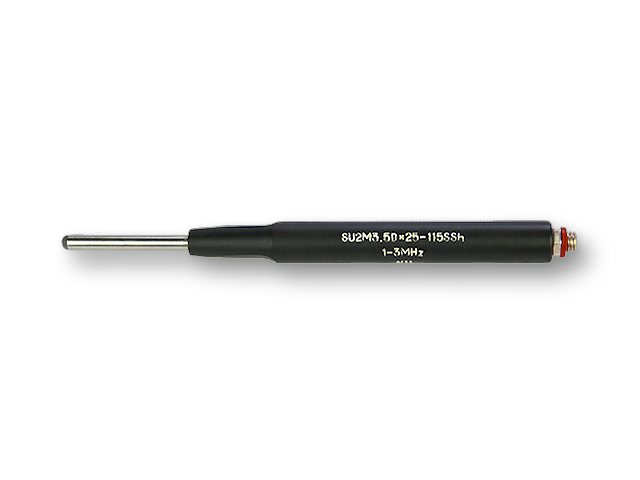

Прямой ВТП:
- представляет собой классический абсолютный однокатушечный преобразователь, построенный по схеме Single coil;
- предназначен для контроля деталей сложных форм со свободным доступом;
- применяется для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Маркировка | Диаметр рабочей | Длина ВТП, мм | Центральная частота | Разъём | |
SU200K3Dx25-105 S | 3 | 105 | 200 kHz | Microdot
| Fe/NFe |
SU200K4.5Dx25-105 S | 4.5 | 105 | 200 kHz | Fe/NFe | |
SU500K3Dx25-105 S | 3 | 105 | 500 kHz | Fe/NFe | |
SU500K4.5Dx25-105 S | 4.5 | 105 | 500 kHz | Fe/NFe | |
SU2М2.5Dx25-105 S | 2.5 | 105 | 2 MHz | NFe | |
SU2М3Dx25-105 S | 3 | 105 | 2 MHz | NFe | |
SU2М2.5Dx25-105 S | 2.5 | 105 | 6 MHz | NFe |
SU | 200K | 3D | x | 25 | - | 105 | S(Sh) |
1 | 2 | 3 |
| 4 |
| 5 | 6 |
1. SU – (surface probe) преобразователи для обнаружения поверхностных дефектов.
2. Частота ВТП
«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.
3. Диаметр рабочей поверхности ВТП, мм
4. Длина наконечника ВТП без ручки, мм
5. Общая длина ВТП, мм. Стандартная длина 105 мм (4.1"). При заказе может корректироваться.
6. Обозначение типа ВТП – «S» параметрический не экранированный (Single). В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить «Sh» экранированный (Shielded).
