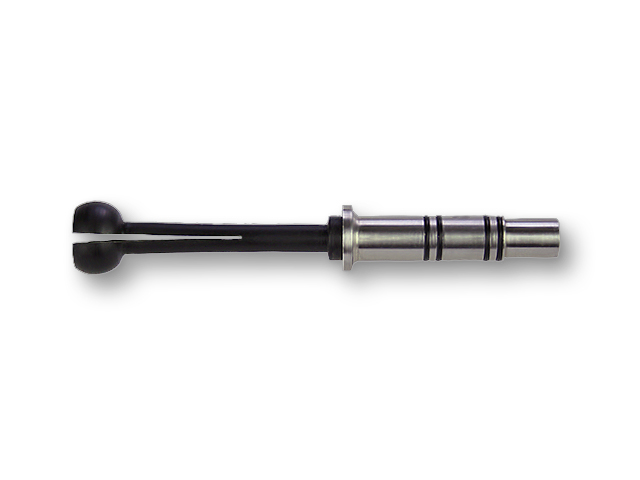

Динамические ВТП роторного типа, раздвижные для контроля отверстий:
- представляют собой классический дифференциальный преобразователь, построенный по схеме Reflection, чувствительный элемент которого вмонтирован в разрезанный пластиковый корпус;
- предназначены для контроля отверстий оговоренного диапазона диаметров;
- применяются для работы со сканерами вихретоковыми ротационными типа СВР-04/СВР-05 (OKOndt Group);
- совместимы с ротационными сканерами Mini Mite (OLYMPUS), Mini Drive (GE) и др.;
- применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Маркировка | Диаметр рабочей части «D», мм | Рабочая длина (WL), мм | Длина ВТП, мм | Рабочие частоты | Разъём | Контролируемый материал |
RO3.1-3.6×85 SD | 3.1-3.6 | 45 | 85 | 200 kHz -3 MHz | 4-pin Fischer connector (to Hocking, GE, Rohmann and Forester drive units, etc.) | Fe/NFe |
RO3.6-4.1×85 SD | 3.6-4.1 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO4.1-4.6×85 SD | 4.1-4.6 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO4.6-5.1×85 SD | 4.6-5.1 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO5.1-5.6×85 SD | 5.1-5.6 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO5.6-6.1×85 SD | 5.6-6.1 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO6.1-6.5×85 SD | 6.1-6.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO6.5-7.5×85 SD | 6.5-7.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO7.5-8.5×85 SD | 7.5-8.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO8.5-9.5×85 SD | 8.5-9.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO9.5-10.5×85 SD | 9.5-10.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO10.5-11.5×85 SD | 10.5-11.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO11.5-12.5×85 SD | 11.5-12.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO12.5-13.5×85 SD | 12.5-13.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO13.5-14.5×85 SD | 13.5-14.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO14.5-15.5×85 SD | 14.5-15.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO15.5-16.5×85 SD | 15.5-16.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO16.5-17.5×85 SD | 16.5-17.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO17.5-18.5×85 SD | 17.5-18.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO18.5-19.5×85 SD | 18.5-19.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO19.5-20.5×85 SD | 19.5-20.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO20.5-21.5×85 SD | 20.5-21.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO21.5-22.5×85 SD | 21.5-22.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO22.5-23.5×85 SD | 22.5-23.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO23.5-24.5×85 SD | 23.5-24.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO24.5-25.5×85 SD | 24.5-25.5 | 45 | 85 | 200 kHz -3 MHz | Fe/NFe |
RO | 3.1-3.6 | x | 85 | SD (Sh) |
1 | 2 | 3 | 4 |
1. RO – (rotary probe) динамический вращающийся ВТП для контроля болтовых отверстий.
2. Диапазон контролируемых диаметров отверстий, мм
3. Общая длина ВТП, мм. Стандартная длина 45 мм (1,8"). При заказе может корректироваться. Выбирается исходя из необходимой рабочей длины «WL».
4. Обозначение типа ВТП «SD»
5. «S» - разрезанный корпус из материала delrin (Split), «D» – дифференциальный (Differential).
Стандартный тип ВТП изготавливается не экранированным. В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить «Sh» экранированный (Shielded).
