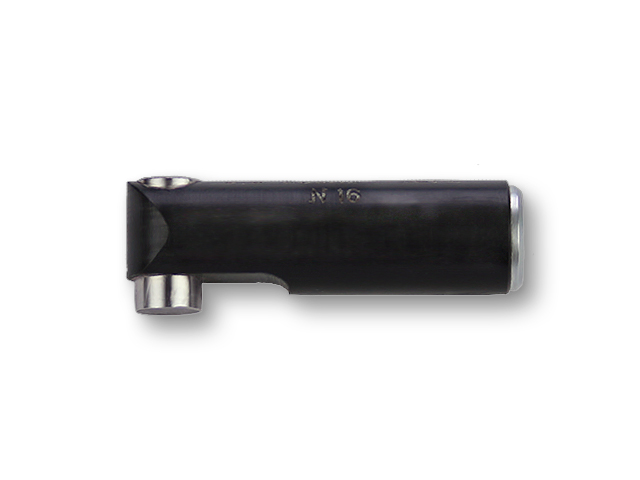

«Г-образный» ВТП для обнаружения подповерхностных дефектов во втором слое, через первый слой толщиной до 1,5 мм:
- представляют собой абсолютный преобразователь, построенный по схеме Reflection;
- предназначен для контроля силовых элементов под обшивкой;
- применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Маркировка | Наружный диаметр, мм/дюйм | Длина изгиба, мм/дюйм | Длина ВТП, мм/дюйм | Рабочие частоты | Разъём | Контролируемый материал | Выявляемые дефекты |
SSP3K5A7.5Dx3-37ASh | 7.5/.3 | 3/.12 | 37/1.5 | 1-25 кГц | Triax Lemo/Fischer | NFe | в алюминии через обшивку толщиной до 1,5 мм |
SSP3K5A7.5Dx6.4-37ASh | 7.5/.3 | 6.4/.25 | 37/1.5 | 1-25 кГц | |||
SSP3K5A7.5Dx12.5-37ASh | 7.5/.3 | 12.5/.5 | 37/1.5 | 1-25 кГц |
SSP | 3K | 5A | 7.5D | x | 3 | - | 37 | A | (Sh) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1. SSP – (sub surface probe) преобразователи для обнаружения подповерхностных дефектов.
2. Частота ВТП
«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.
3. Угол наклона чувствительного элемента к оси ВТП «5А» – 90°.
4. Диаметр рабочей поверхности ВТП, мм
5. Длина согнутой части наконечника, мм
6. Общая длина ВТП, мм.
7. Обозначение типа ВТП «А». А – абсолютный (Absolute).
8. Sh – (shielded) экранированный чувствительный элемент.
