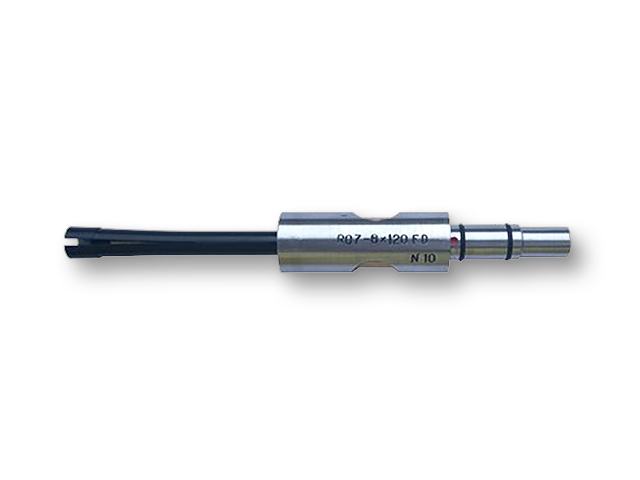

Динамические ВТП роторного типа, раздвижные для контроля отверстий:
- представляют собой классический дифференциальный преобразователь, построенный по схеме Reflection, чувствительный элемент которого вмонтирован в разрезанный пластиковый корпус;
- предназначены для контроля отверстий оговоренного диапазона диаметров;
- применяются для работы со сканерами вихретоковыми ротационными типа СВР-04/СВР-05 (OKOndt Group);
- совместимы с ротационными сканерами Mini Mite (OLYMPUS), Mini Drive (GE) и др.;
- применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Маркировка | Диаметр рабочей части «D», мм | Рабочая длина (WL), мм | Длина ВТП, мм | Рабочие частоты | Разъём | Контролируемый материал |
RO3.1-3.6×100 FD | 3.1-3.6 | 40 | 100 | 200 kHz -3 MHz | 4-pin Fischer connector (to Hocking, GE, Rohmann and Forester drive units, etc.) | Fe/NFe |
RO3.6-4.1×100 FD | 3.6-4.1 | 40 | 100 | 200 kHz -3 MHz | Fe/NFe | |
RO4.1-4.6×100 FD | 4.1-4.6 | 40 | 100 | 200 kHz -3 MHz | Fe/NFe | |
RO4.6-5.1×105 FD | 4.6-5.1 | 40 | 105 | 200 kHz -3 MHz | Fe/NFe | |
RO5.1-5.6×105 FD | 5.1-5.6 | 45 | 105 | 200 kHz -3 MHz | Fe/NFe | |
RO5.6-6.1×105 FD | 5.6-6.1 | 45 | 105 | 200 kHz -3 MHz | Fe/NFe | |
RO6.1-6.5×105 FD | 6.1-6.5 | 45 | 105 | 200 kHz -3 MHz | Fe/NFe | |
RO6.5-7.5×110 FD | 6.5-7.5 | 45 | 110 | 200 kHz -3 MHz | Fe/NFe | |
RO7.5-8.5×120 FD | 7.5-8.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO8.5-9.5×120 FD | 8.5-9.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO9.5-10.5×120 FD | 9.5-10.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO10.5-11.5×120 FD | 10.5-11.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO11.5-12.5×120 FD | 11.5-12.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO12.5-13.5×120 FD | 12.5-13.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO13.5-14.5×120 FD | 13.5-14.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO14.5-15.5×120 FD | 14.5-15.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO15.5-16.5×120 FD | 15.5-16.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO16.5-17.5×120 FD | 16.5-17.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO17.5-18.5×120 FD | 17.5-18.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO18.5-19.5×120 FD | 18.5-19.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO19.5-20.5×120 FD | 19.5-20.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO20.5-21.5×120 FD | 20.5-21.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO21.5-22.5×120 FD | 21.5-22.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO22.5-23.5×120 FD | 22.5-23.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO23.5-24.5×120 FD | 23.5-24.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe | |
RO24.5-25.5×120 FD | 24.5-25.5 | 45 | 120 | 200 kHz -3 MHz | Fe/NFe |
RO | 3.1-3.6 | x | 85 | FD (Sh) |
1 | 2 | 3 | 4 |
1. RO – (rotary probe) динамический вращающийся ВТП для контроля болтовых отверстий.
2. Диапазон контролируемых диаметров отверстий, мм
3. Общая длина ВТП, мм. Стандартная длина рабочей части (WL) - 45 мм (1,8" дюймов). При заказе может корректироваться. Выбирается исходя из необходимой рабочей длины «WL».
4. Обозначение типа ВТП «FD»
5. «F» - раздвижной корпус из материала delrin (Flexible), «D» – дифференциальный (Differential).
Стандартный тип ВТП изготавливается не экранированным. В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить «Sh» экранированный (Shielded).
