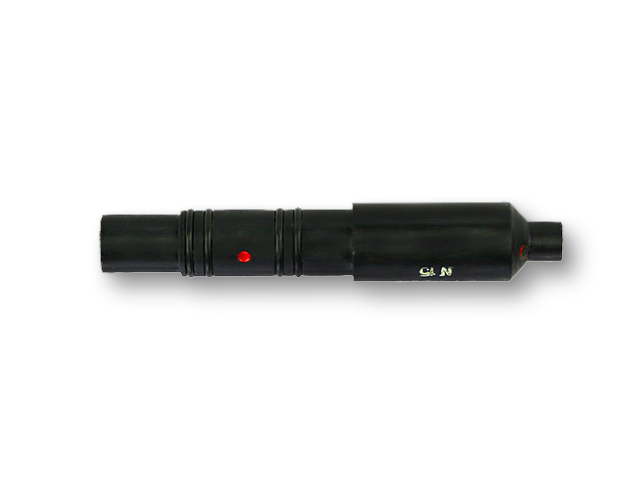

Динамические ВТП роторного типа, для контроля зенковок отверстий:
- представляют собой классический дифференциальный преобразователь, построенный по схеме Reflection, чувствительный элемент которого вмонтирован в жёсткий пластиковый (либо износостойкий металлический корпус);
- предназначены для контроля поверхности зенковок отверстий фиксированного диаметра (ВТП подбираются под угол зенковки и направляющий диаметр отверстия);
- применяются для работы со сканерами вихретоковыми ротационными типа СВР-04/СВР-05 (OKOndt Group);
- совместимы с ротационными сканерами Mini Mite (OLYMPUS), Mini Drive (GE) и др.;
- применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Маркировка | Диаметр направляющего отверстия «D», мм/дюйм | Угол зенковки, гр | Длина ВТП, мм | Рабочие частоты | Разъём | Контролируемый материал |
RCP-100˚- 3.17 | 3.17/.125 | 100 | 64 | 200 kHz -3 MHz | 4-pin Fischer connector (to Hocking, GE, Rohmann and Forester drive units, etc.) | Fe/NFe |
RCP-100˚- 3.96 | 3.96/.156 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 4 | 4/.157 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 4.75 | 4.75/.187 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 5 | 5/.197 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 6 | 6/.236 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 6.34 | 6.34/.25 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 7 | 7/.276 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 7.92 | 7.92/.312 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 9 | 9/.354 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 9.52 | 9.52/.375 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 11 | 11/.433 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 11.09 | 11.09/.437 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 12.69 | 12.69/.5 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 13 | 13/.512 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 14.26 | 14.26/.562 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 15 | 15/.59 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 15.86 | 15.86/.625 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 17.44 | 17.44/.687 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe | |
RCP-100˚- 19.03 | 19.03/.75 | 100 | 64 | 200 kHz -3 MHz | Fe/NFe |
RCP | - | 100˚ | - | 3.17 | (SS/Sh) |
1 |
| 2 |
| 3 | 4 |
1. RCP – (rotary countersink probe) динамический вращающийся ВТП для контроля зенковок отверстий.
2. Угол зенковки, гр.
3. Диаметр направляющего отверстия, мм.
4. Корпус стандартного ВТП изготавливается из материала Delrin в случае необходимости изготовления корпуса из нержавеющей стали в конце маркировки добавить «Sh» - (Shielded) экранированный чувствительный элемент.
Возможно изготовление ВТП для контроля зенковок с другим углом, для этого в заказе необходимо указать требуемый угол зенковки.
